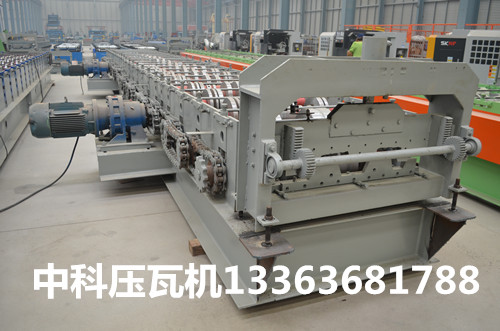

688型楼承板成型机

688型楼承板成型机采用的液压驱动，成型后自动尺切断，不变形，无废料，系数较高（主机停切断)。

688型楼承板成型机配置手动开卷机，成型主机，液压切刀，电控系统，液压系统，出料架，用于楼承板压型。

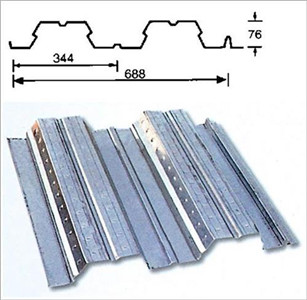

688型楼承板成型机生产的钢楼承板形状简洁、波度大、、安装时铺置点焊钢筋网后与混凝土现场浇灌结合，粘合性好。在高层建筑上既可以省去钢模板又可以减轻楼层承载，在达到同等承受能力的前提下,使工程用钢量减少，从节省投资。

688型楼承板成型机主要技术参数：

1、自动内张紧开卷机

a.装卷内径

b.大装卷宽度：1000mm

c.大装载重量：6000kg

d.液压功率：3kw

e.马达功率：3kw

f.油缸内径：120mm

g.工作压力：10Mpa

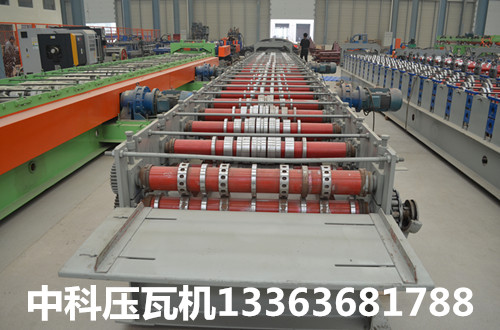

2、成型主机

a.机架排楼:24排：24 steps

b.主轴材质45#钢调制处理，外径80mm .轧辊材质15GCR 轴承钢处理HRC58-60°

d.主电机功率：22kw

e.轧制速度：9-12m/min

f.支架350#工钢焊接

g. 轧辊表面镀硬铬厚度0.05mm

3、液压切刀

a.刀片材料：Cr12淬火处理

b.切断系统：采用的液压驱动，成型后自动尺切断，不变形，无废料，系数较高（主机停切断)

4、电控系统

a.屏显：采用5.7寸台湾台达触摸屏

b.主机计算机（PLC）:采用台湾台达DVP14ES

c.编码器：采用韩国奥托尼克斯ENC-1-1-1t-24

5、液压系统

a.采用台湾液压系统

b.功率：4KW
