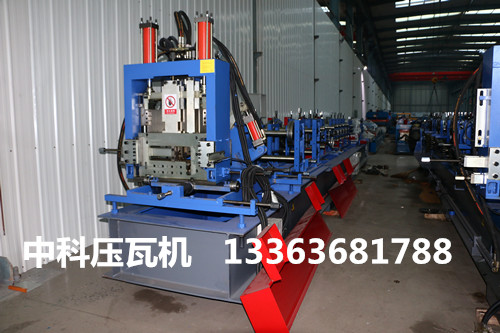

CZ一体机

1. CZ一体机采用同一套设备通过自动、手动简单无级调节就可生产C/Z型檩条的各种规格，换规格时无须   换成型辊。生产过程采用自动控制方式，可根据输入的檩条长度、纵向孔距、数量等参数进行自动冲孔、切断、成型。



2.C80-300、Z120-300之间任一型号均可生产,可生产板厚1.5-3.0mm

3.C型钢、Z型钢各规格实现全自动电脑无极换型，任一规格换型时间仅需1分钟；

C/Z型钢切换仅需一个简单的手动换向操作，5分钟即可实现C型钢到Z型钢任意规格的切换；

4.操作简单，减少员工操作难度，节约换型时间，提高生产效率。

5.CZ型檩条机由导向、矫平装置、2台液压冲孔装置、液压切断装置、可换型的辊压成型机、电控系统、液压系统等组成。

6.整线成型主驱动采用一个减速电机加变频控制，速度控制、定长、定位控制准确。

7.整机外形美观、生产（生产速度达到25m/min）。

CZ一体机主要技术参数：

1）大轧制、冲孔、剪切板厚：3mm

2）冲孔孔距横向调节范围：40~300mm

3）液压传动，电机总功率25KW

4)大成型速度：20m/min

5)液压切断装置：

作用：根据输入工件的长度参数，用编码器定长后，停机切断，

采用液压剪切式。

1.机组外形长×宽：9690×1200×1450（mm）

2.线速度：约20米/分

3.成型道数：193=22道

4.轧辊材质：合金钢GCr15(轴承钢)

5.轧辊淬火硬度：HRC58o—62o

6.轧辊淬火：8mm

7.轧辊淬火方式：盐浴炉整体淬火

8.轧辊主轴：45#

9.轧辊轴径：Φ70

10.轧辊轴热处理方式：调质处理

11.轧辊轴承型号：深沟球轴承212

12.轧制型号：C80#--300#Z120#--300#

13.轧制厚度：3mm以下

14.配制功率：22KW

15.驱动油马达型号：外五星马达YLM16-3000
